• Função: conjunto industrial destinado ao tratamento químico e eletroquímico de peças metálicas fixadas em gancheiras.
• Material de fabricação: tanques fabricados em polipropileno estrutural com elevada resistência química.
• Aplicação: indicado para zincagem, niquelação, cobreação, cromação e outros processos de tratamento superficial.
• Configuração: desenvolvido sob medida conforme as dimensões das peças, a quantidade por gancheira, a sequência de banhos e a capacidade produtiva.
• Princípio de funcionamento: mantém as peças posicionadas em gancheiras durante as etapas de preparação, deposição, lavagem e acabamento.
• Contato elétrico: nos processos eletrolíticos, as gancheiras podem conduzir corrente dos barramentos até as peças.
• Sistemas auxiliares: pode integrar retificadores, barramentos, bombas, filtros, controle térmico, exaustão e instrumentação.
• Movimentação: pode utilizar talhas, pórticos ou sistemas manuais, semiautomáticos e automáticos conforme o projeto.

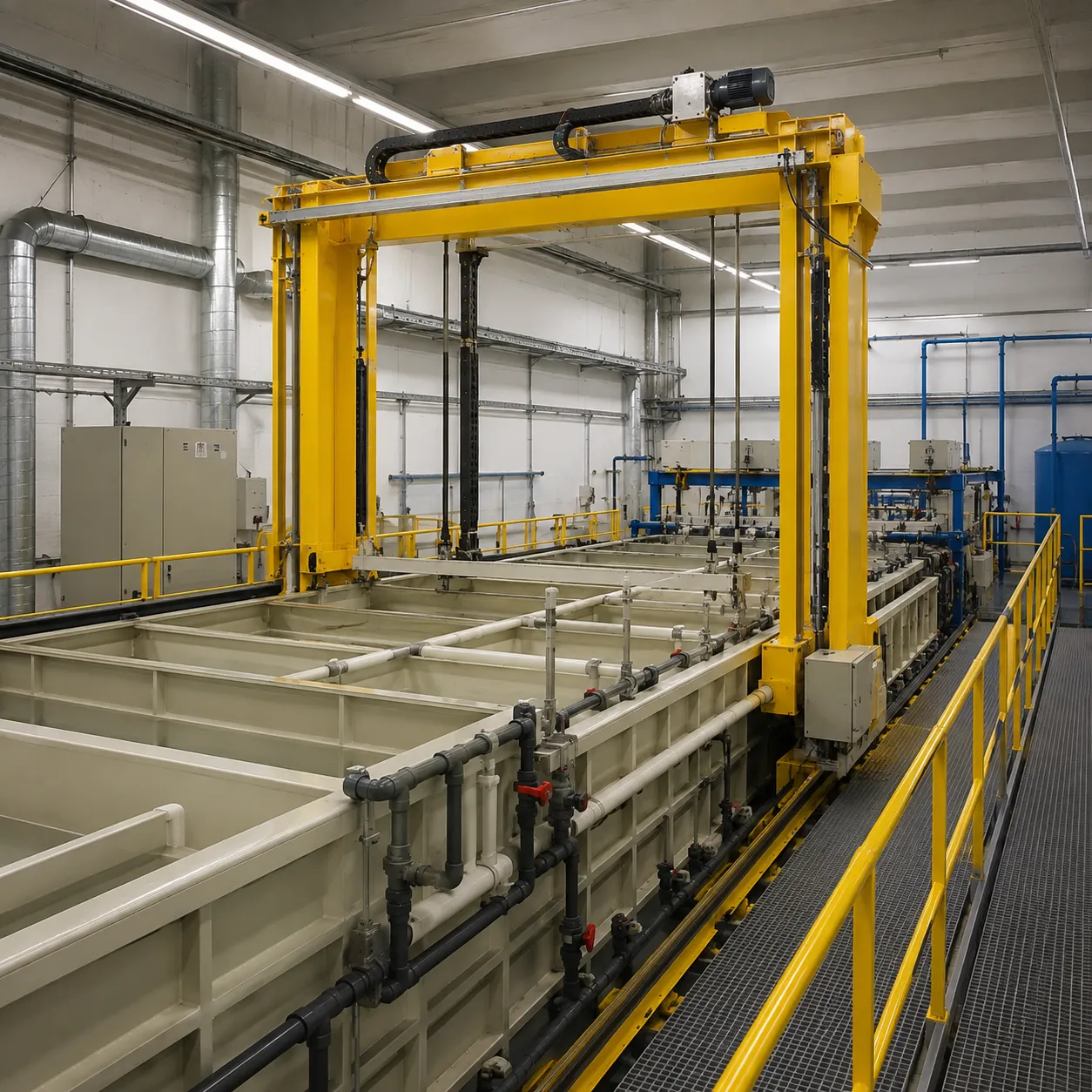

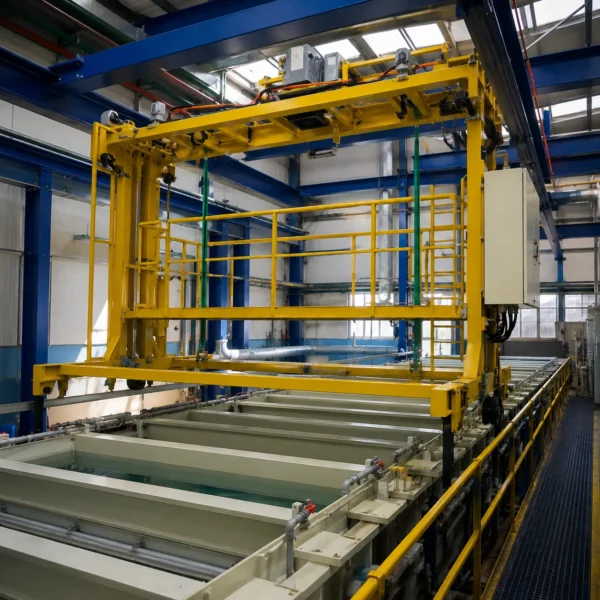

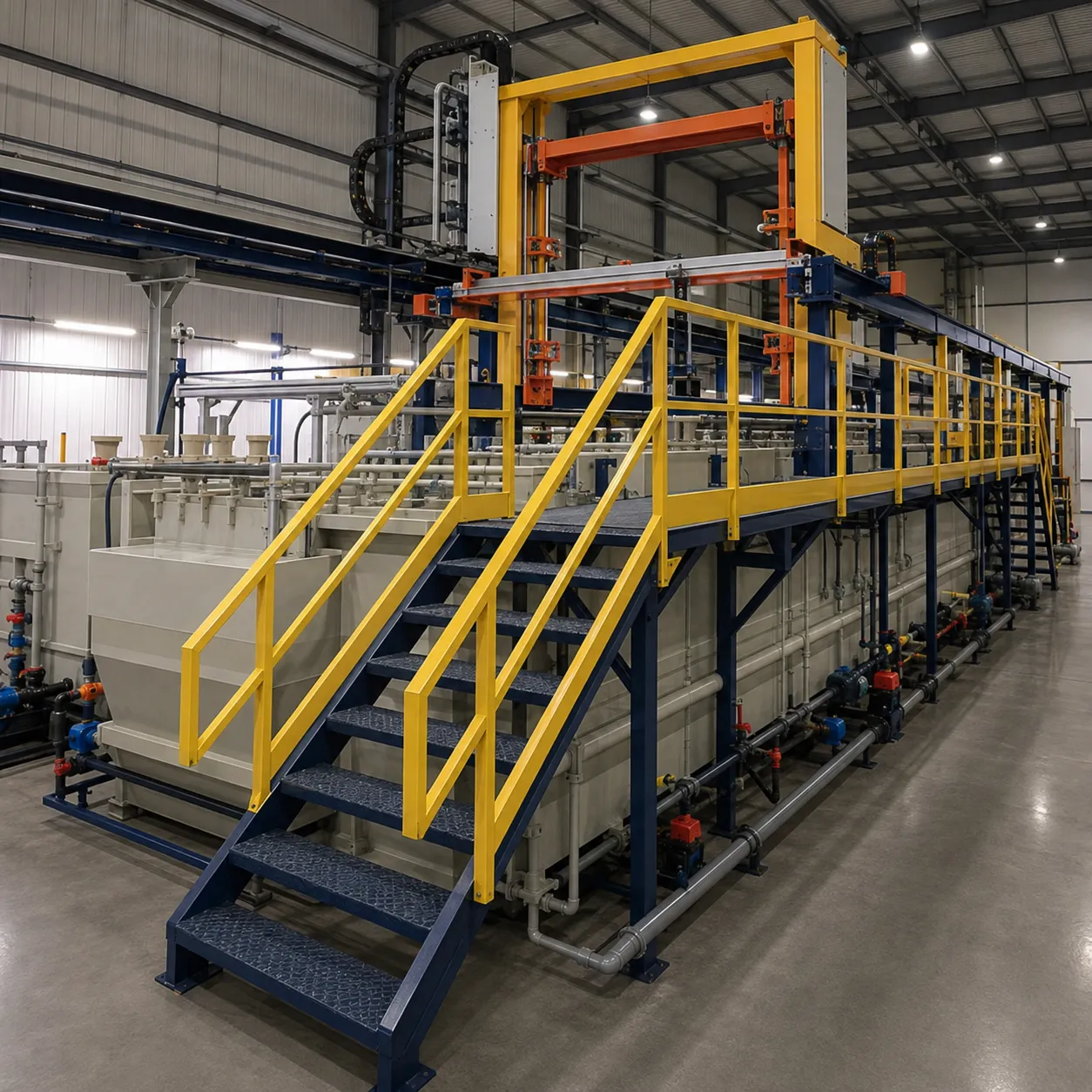

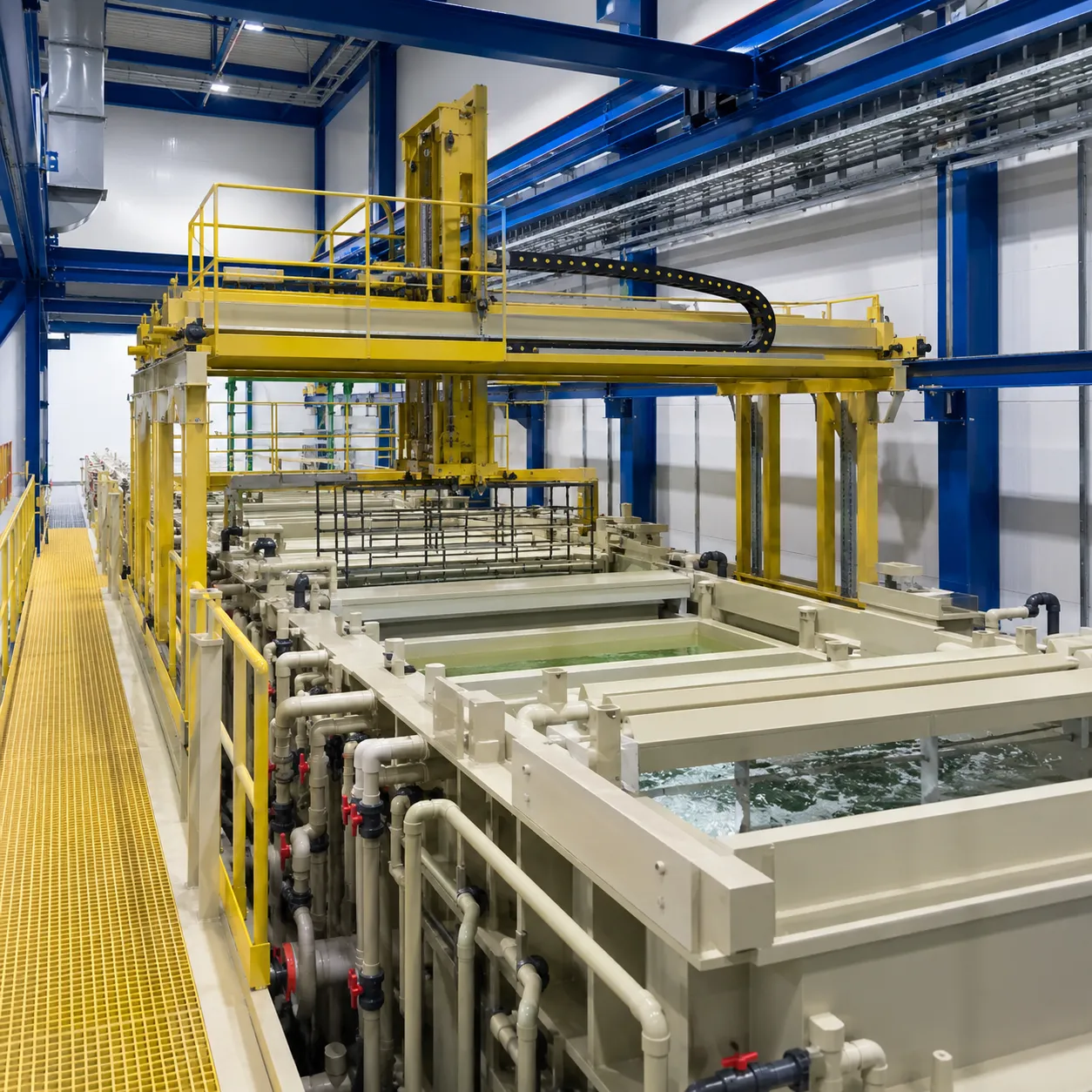

O conjunto galvânico por gancheira é um sistema industrial utilizado para realizar tratamentos químicos e eletroquímicos em peças metálicas fixadas individualmente ou em grupos sobre gancheiras condutoras. Essa configuração permite manter as peças posicionadas durante as etapas de preparação superficial, deposição metálica, lavagem e acabamento, proporcionando maior controle sobre o contato elétrico, o espaçamento entre os componentes e a exposição das superfícies aos diferentes banhos.
Na Acqua Nobilis, o conjunto galvânico por gancheira é desenvolvido sob medida e utiliza tanques fabricados em polipropileno. Como não existem medidas padronizadas, cada projeto considera as dimensões das peças, o peso das cargas, a quantidade de componentes por gancheira, o volume dos banhos, a sequência química e a capacidade produtiva necessária.
O conjunto pode ser configurado para diferentes processos de galvanoplastia, como zincagem, niquelação, cobreação, cromação e outros tratamentos compatíveis com o sistema por gancheira. Além disso, pode incorporar etapas de desengraxe, lavagem, decapagem, ativação, passivação, neutralização e acabamento.
A utilização de gancheiras é especialmente indicada quando as peças precisam permanecer separadas durante o tratamento ou quando o processo exige contato elétrico definido em pontos específicos. Dessa forma, o sistema permite organizar as cargas e manter maior controle sobre o posicionamento dos componentes dentro dos tanques.
O funcionamento do conjunto galvânico por gancheira ocorre por meio da fixação das peças em estruturas que sustentam e, nos processos eletrolíticos, conduzem corrente elétrica até os componentes.
Antes do início do tratamento, as peças são posicionadas sobre as gancheiras conforme sua geometria, peso e área superficial. O ponto de fixação precisa garantir estabilidade durante a movimentação e, quando necessário, contato elétrico adequado.
A carga é então transferida para o primeiro tanque da sequência. Normalmente, as etapas iniciais realizam a limpeza e a preparação superficial.
O desengraxe remove óleos, graxas, fluidos de usinagem e outros contaminantes. Depois disso, as peças podem seguir para tanques de lavagem destinados à remoção dos resíduos da solução anterior.
Dependendo do processo, a sequência também pode incluir decapagem e ativação. Essas etapas preparam a superfície para receber a deposição metálica.
No tanque eletrolítico, a gancheira é posicionada sobre os barramentos responsáveis pela condução da corrente. O retificador fornece corrente contínua ao sistema e possibilita a deposição do metal presente no banho sobre as superfícies das peças.
Após o tempo determinado para o tratamento, a carga é retirada e transferida para as etapas seguintes. A sequência pode incluir enxágue, passivação, selagem, neutralização ou outros acabamentos.
As gancheiras possuem papel importante no desempenho do conjunto galvânico. Além de sustentar as peças, elas podem formar parte do circuito elétrico utilizado nos processos de deposição.
O projeto da gancheira deve considerar a geometria dos componentes, a quantidade de peças por carga e a posição dos pontos de contato.
O espaçamento entre as peças também possui importância. Componentes posicionados de maneira inadequada podem criar interferências no fluxo da solução ou na distribuição da corrente elétrica.
A fixação deve manter as peças estáveis durante a imersão, a retirada e a movimentação entre os tanques. Ao mesmo tempo, o sistema precisa permitir carregamento e descarregamento de maneira compatível com a rotina produtiva.
Nos processos eletrolíticos, os pontos de contato precisam permanecer limpos e em boas condições. Acúmulos de revestimento ou resíduos podem aumentar a resistência elétrica e prejudicar a condução da corrente.
Por esse motivo, as gancheiras devem fazer parte da rotina de inspeção e manutenção do conjunto.
O conjunto galvânico por gancheira pode atender diferentes indústrias que necessitam realizar tratamento superficial em peças metálicas.
A configuração é indicada principalmente para componentes que não podem ser processados livremente dentro de tambores rotativos ou que precisam permanecer separados durante o tratamento.
Entre as aplicações estão peças estampadas, componentes mecânicos, ferragens, suportes, acessórios metálicos, peças automotivas, componentes usinados, elementos estruturais e produtos utilizados na fabricação de máquinas e equipamentos.
O sistema também pode atender peças com acabamento decorativo, nas quais o contato entre componentes durante o processo poderia provocar marcas ou prejudicar a aparência final.
Componentes com geometrias maiores ou mais complexas também podem utilizar gancheiras desenvolvidas especificamente para seu formato.
A configuração do conjunto depende sempre das características da peça e do tratamento realizado.
O conjunto galvânico por gancheira pode ser desenvolvido para diferentes processos de tratamento superficial.
Na zincagem, as peças fixadas às gancheiras recebem deposição eletrolítica de zinco e podem seguir posteriormente para etapas de passivação e acabamento.
Na niquelação, o sistema permite posicionar as peças de forma organizada durante a aplicação da camada de níquel.
Na cobreação, as gancheiras garantem sustentação e contato elétrico para a deposição de cobre sobre as superfícies.
A cromação também pode utilizar esse tipo de configuração, tanto em determinadas aplicações decorativas quanto em processos técnicos adequados ao tratamento por gancheira.
Além das etapas eletrolíticas, o conjunto pode incorporar tanques de limpeza, decapagem, ativação, lavagem, neutralização e outros processos químicos.
A sequência é definida conforme o material das peças, o revestimento aplicado e o resultado final necessário.
Os tanques do conjunto galvânico por gancheira da Acqua Nobilis são fabricados em polipropileno estrutural.
O material apresenta elevada resistência química e boa durabilidade em ambientes industriais agressivos, sendo adequado para diferentes soluções utilizadas em galvanoplastia quando respeitadas as condições de compatibilidade química e térmica.
Cada tanque recebe dimensionamento específico conforme sua função. O projeto considera comprimento, largura, altura, volume útil, densidade da solução, temperatura de operação e peso das cargas.
A espessura das chapas e os reforços estruturais também são definidos conforme essas condições.
Os equipamentos podem incorporar drenos, extravasores, conexões hidráulicas, tampas e pontos de inspeção.
Além disso, podem receber suportes para barramentos, sensores, tubulações, sistemas térmicos e outros componentes necessários ao processo.
A fabricação sob medida permite adaptar o conjunto ao comprimento das gancheiras e ao espaço necessário para a movimentação vertical e horizontal das cargas.
Quando tecnicamente aplicável, a Acqua Nobilis pode utilizar PP cinza com aditivo UV nos componentes sujeitos à exposição à radiação ultravioleta.
Nos processos eletrolíticos, retificadores e barramentos são componentes essenciais do conjunto galvânico por gancheira.
O retificador fornece corrente contínua ao banho. Sua capacidade precisa ser dimensionada conforme a área superficial das peças, a quantidade processada por carga e os parâmetros exigidos pelo tratamento.
Os barramentos conduzem a corrente até as gancheiras.
A posição dos apoios deve permitir contato firme e repetitivo. Dessa forma, a gancheira pode ser colocada sobre o sistema de alimentação sempre na posição correta.
A conservação desses componentes influencia diretamente a estabilidade elétrica. Superfícies contaminadas ou desgastadas podem aumentar a resistência e causar diferenças entre as cargas.
Por isso, barramentos e pontos de apoio devem possuir acesso adequado para inspeção e limpeza.
Determinados banhos podem utilizar circulação ou recirculação para melhorar a homogeneidade da solução.
Bombas movimentam o líquido entre o tanque e o sistema hidráulico. As entradas e saídas devem ser posicionadas de maneira a favorecer a circulação ao redor das peças.
A filtração também pode integrar o conjunto quando o processo exige controle de partículas presentes no banho.
Os filtros ajudam a remover resíduos suspensos e podem contribuir para manter melhores condições operacionais.
Bombas, válvulas, filtros e tubulações devem apresentar compatibilidade química com cada solução utilizada.
A facilidade de acesso também precisa ser considerada para simplificar manutenção, limpeza e substituição dos elementos filtrantes.
Alguns processos galvânicos exigem controle da temperatura dos banhos.
Nessas aplicações, os tanques podem receber preparação para instalação de serpentinas, trocadores térmicos ou outros sistemas compatíveis.
Sensores podem acompanhar a temperatura durante a operação e fornecer informações para o sistema de controle.
A circulação também pode auxiliar na distribuição térmica dentro do tanque.
O dimensionamento deve considerar o volume da solução, a temperatura necessária e as características químicas do banho.
Cada etapa possui requisitos diferentes. Portanto, os recursos térmicos são definidos individualmente conforme o processo.
O conjunto galvânico por gancheira pode operar com movimentação manual, semiautomática ou automática.
Em configurações manuais, o operador controla diretamente a transferência das gancheiras entre os tanques. Talhas podem auxiliar quando o peso da carga exige apoio mecânico.
Em sistemas semiautomáticos, equipamentos de movimentação executam parte dos deslocamentos enquanto o operador controla o processo.
Já os conjuntos automáticos podem utilizar pórticos ou transportadores programados para realizar a elevação e a transferência das gancheiras.
O layout precisa manter alinhamento entre os tanques e permitir retirada e posicionamento das cargas sem interferências.
Também deve existir espaço adequado para escorrimento. Após a retirada de um banho, a gancheira pode permanecer elevada durante um período antes de seguir para o tanque seguinte.
Essa operação ajuda a reduzir o arraste de soluções e a contaminação entre as etapas.
Algumas etapas galvânicas podem gerar névoas, vapores ou gases químicos.
Nessas condições, o conjunto pode incorporar sistemas de captação próximos aos tanques.
Captores conduzem as emissões para dutos conectados ao sistema de exaustão.
Quando necessário, o fluxo contaminado pode ser direcionado a um scrubber para tratamento antes da emissão.
O dimensionamento da exaustão precisa considerar a área aberta dos tanques, a temperatura dos banhos e os produtos químicos utilizados.
Além disso, captores e dutos devem ser posicionados sem prejudicar a movimentação das gancheiras.
Uma das principais vantagens do conjunto galvânico por gancheira está no controle do posicionamento das peças durante o tratamento.
Como os componentes permanecem fixados, reduz-se o contato entre as próprias peças durante a movimentação e a imersão.
Essa característica torna a configuração adequada para peças que exigem melhor preservação superficial ou que possuem geometrias incompatíveis com sistemas rotativos.
Nos processos eletrolíticos, as gancheiras também proporcionam pontos de contato elétrico definidos.
Outra vantagem está na possibilidade de desenvolver dispositivos específicos para cada família de peças, melhorando o aproveitamento das cargas.
Os tanques em polipropileno oferecem elevada resistência química e boa durabilidade em aplicações compatíveis.
A fabricação sob medida permite adaptar o conjunto ao tamanho das gancheiras, à capacidade produtiva e ao espaço disponível.
Além disso, o sistema pode integrar retificadores, barramentos, filtração, controle térmico, exaustão e diferentes formas de movimentação.
O conjunto galvânico por gancheira deve ser instalado sobre uma base plana, nivelada e resistente.
A estrutura precisa suportar o peso dos tanques, das soluções e das cargas processadas.
O layout deve considerar o espaço necessário para elevar e movimentar as gancheiras, além de permitir acesso aos principais componentes.
A área precisa contar com contenção compatível com as soluções utilizadas e sistemas de drenagem adequados ao processo.
Durante a manutenção preventiva, a equipe deve inspecionar chapas, soldas, reforços, drenos, extravasores e conexões.
Bombas, filtros, tubulações e sistemas térmicos também precisam de acompanhamento periódico.
Nos processos eletrolíticos, os barramentos e os pontos de contato das gancheiras devem receber atenção especial.
As próprias gancheiras precisam ser limpas e inspecionadas regularmente. Acúmulos de revestimento podem prejudicar o contato elétrico e alterar o posicionamento das peças.
O desempenho do conjunto galvânico por gancheira depende da integração entre preparação superficial, posicionamento das peças, controle dos banhos e alimentação elétrica.
A correta fixação dos componentes contribui para manter estabilidade durante a movimentação e o tratamento.
Nos processos eletrolíticos, a qualidade dos contatos influencia diretamente a distribuição de corrente.
O espaçamento entre as peças também precisa ser adequado para favorecer a circulação da solução e reduzir interferências durante a deposição.
Temperatura, concentração química, tempo de permanência e condições dos banhos devem permanecer dentro dos parâmetros definidos para cada processo.
Na Acqua Nobilis, o conjunto galvânico por gancheira é desenvolvido com foco em resistência química, funcionalidade, organização das cargas e adaptação às características de cada processo.
A fabricação dos tanques em polipropileno e o dimensionamento sob medida permitem criar sistemas para diferentes tipos de peças, tratamentos superficiais e capacidades produtivas.
Quando corretamente projetado, instalado e operado, o conjunto galvânico por gancheira oferece uma solução eficiente para preparação, revestimento e acabamento de peças metálicas, proporcionando maior controle sobre posicionamento, movimentação e contato elétrico durante o processo.
