Misturador Estático: eficiência na dosagem e mistura de fluidos em linha

O misturador estático é um equipamento utilizado para realizar a mistura homogênea de dois ou mais fluidos diretamente no interior da tubulação, sem a necessidade de motorização ou componentes móveis. Esse tipo de equipamento proporciona uma solução prática, compacta e altamente eficiente para dosagem e agitação em sistemas contínuos de bombeamento ou fluxo gravitacional. O modelo fabricado pela Acqua Nobilis se destaca pela sua construção em polipropileno resistente e hélices internas de alta performance.

Princípio de Funcionamento

A operação do misturador estático baseia-se na passagem dos fluidos por hélices internas fixas e posicionadas estrategicamente dentro do tubo. Essas hélices são responsáveis por criar turbulência e promover o entrelaçamento contínuo dos fluxos, garantindo uma mistura eficaz ao longo do percurso.

Ao contrário dos agitadores convencionais, o misturador estático não possui partes móveis, utilizando unicamente a energia cinética do fluido em movimento. A Acqua Nobilis desenvolve os misturadores com hélices de geometria otimizada, resultando em maior turbulência, melhor desempenho e maior homogeneidade na mistura final, alcançando até 40% mais eficiência em relação a modelos com hélices do tipo “meia-lua” encontrados no mercado.

Aplicações

O misturador estático pode ser aplicado em uma ampla variedade de processos que exigem homogeneização de fluidos líquidos, sejam eles miscíveis ou com necessidade de dispersão controlada. Entre as principais aplicações estão:

• Dosagem de produtos químicos em estações de tratamento de água e efluentes

• Mistura de coagulantes, oxidantes, alcalinizantes e corretivos de pH

• Indústrias químicas, alimentícias, farmacêuticas e de cosméticos

• Processos industriais com necessidade de adição contínua de reagentes

• Linhas de produção com controle de qualidade por uniformidade de mistura

Seu uso é especialmente vantajoso quando se deseja eliminar componentes móveis e evitar paradas para manutenção.

Características Construtivas

Os misturadores estáticos Acqua Nobilis são construídos com corpo em Polipropileno (PP) cinza com aditivo UV, material amplamente utilizado pela sua excelente resistência química, durabilidade mecânica e estabilidade térmica. Essa característica torna o equipamento compatível com uma grande variedade de fluidos, inclusive produtos ácidos, alcalinos ou com propriedades corrosivas.

Internamente, o tubo do misturador contém hélices fixas projetadas para maximizar a turbulência e garantir mistura completa dos fluidos. A forma, ângulo e espaçamento das hélices seguem um padrão próprio da Acqua Nobilis, resultando em alta eficiência operacional e desempenho superior.

Vantagens

• Mistura homogênea sem necessidade de energia elétrica ou peças móveis

• Instalação simples em linha, economizando espaço e estrutura

• Alta resistência a produtos químicos e ao desgaste mecânico

• Longa vida útil com mínima manutenção

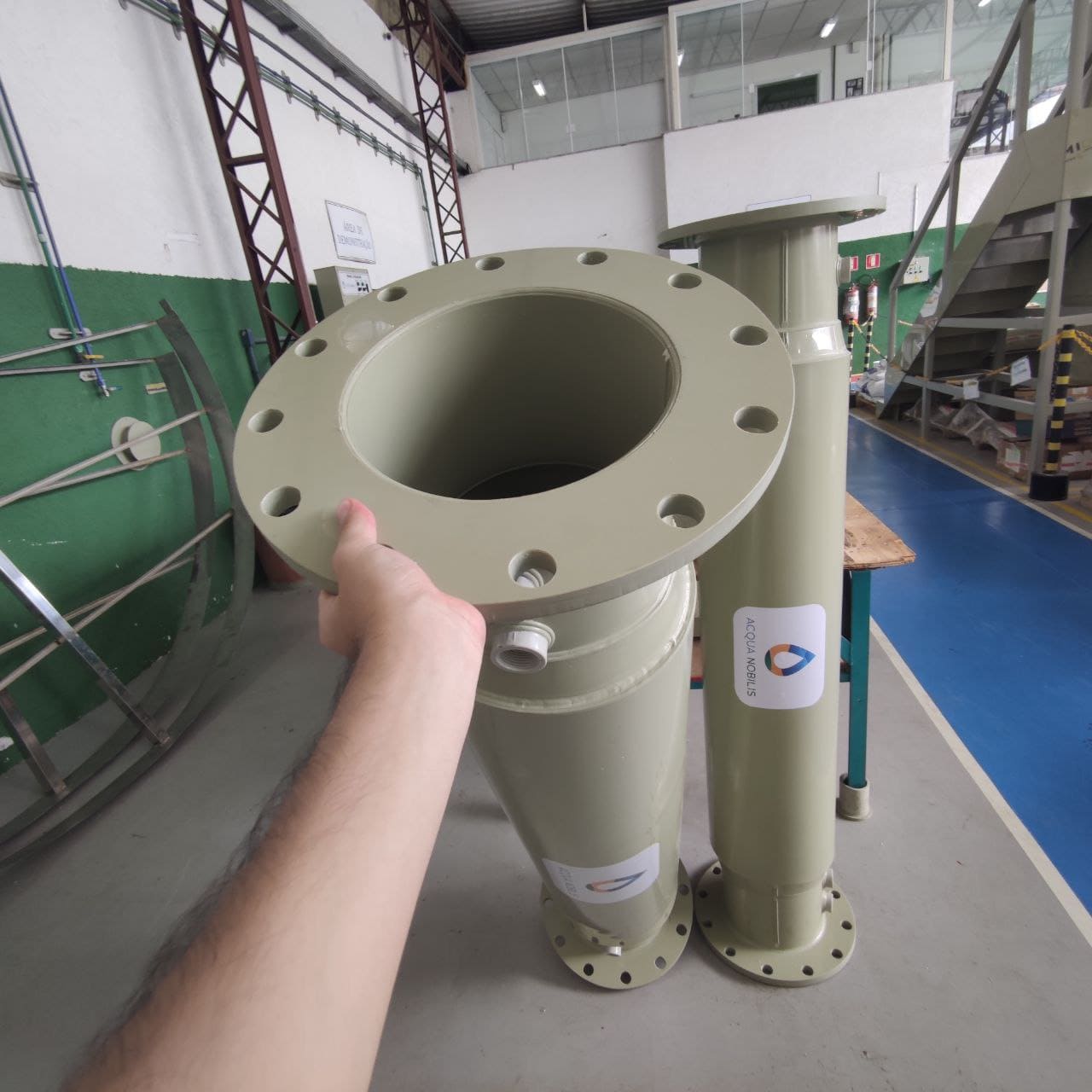

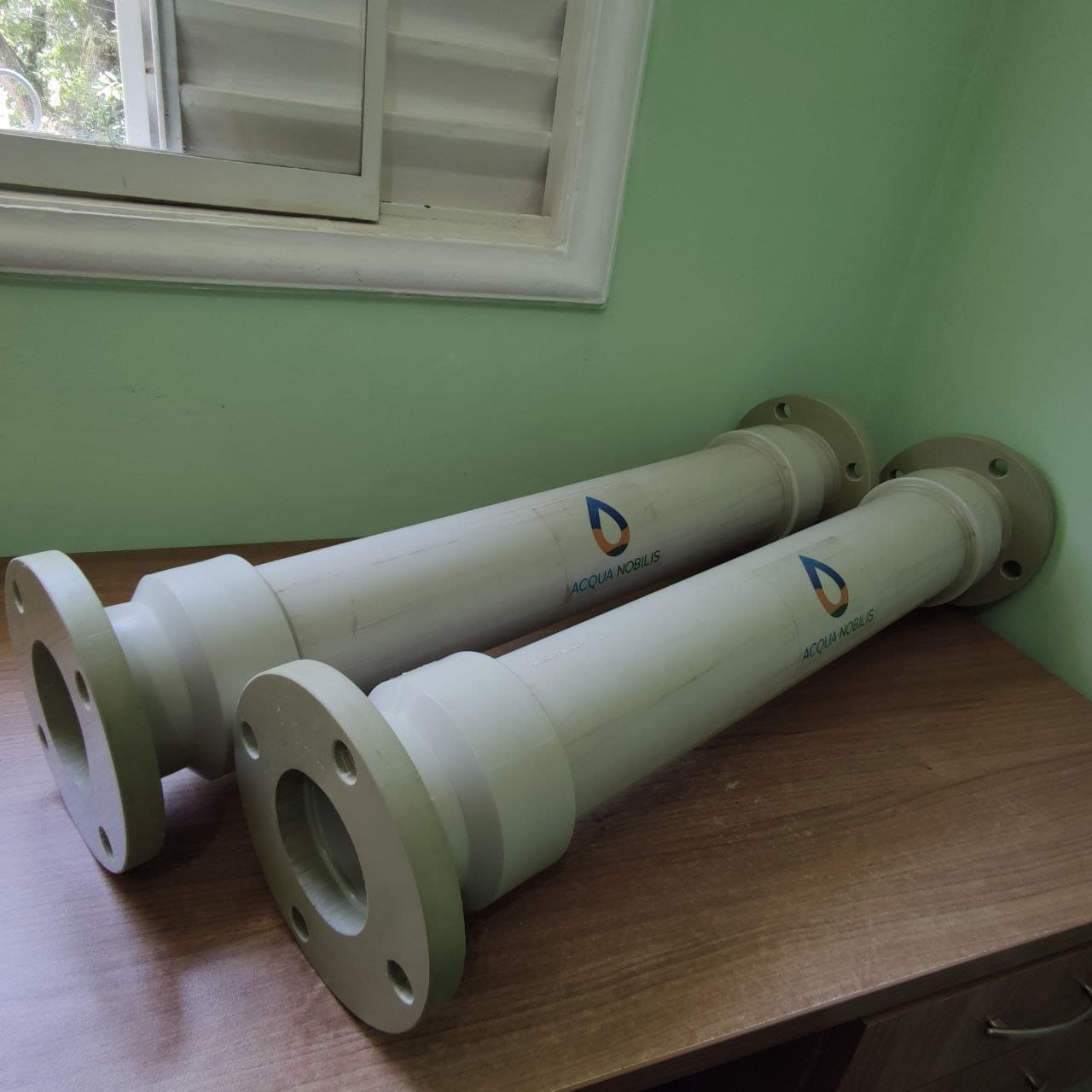

• Disponível com conexões por rosca ou flange

• Modelos padrão com excelente cobertura de faixas de vazão

• Fabricado em material leve, durável e de fácil manuseio

Além disso, por sua construção modular, os misturadores podem ser facilmente substituídos ou integrados a sistemas existentes.

Instalação

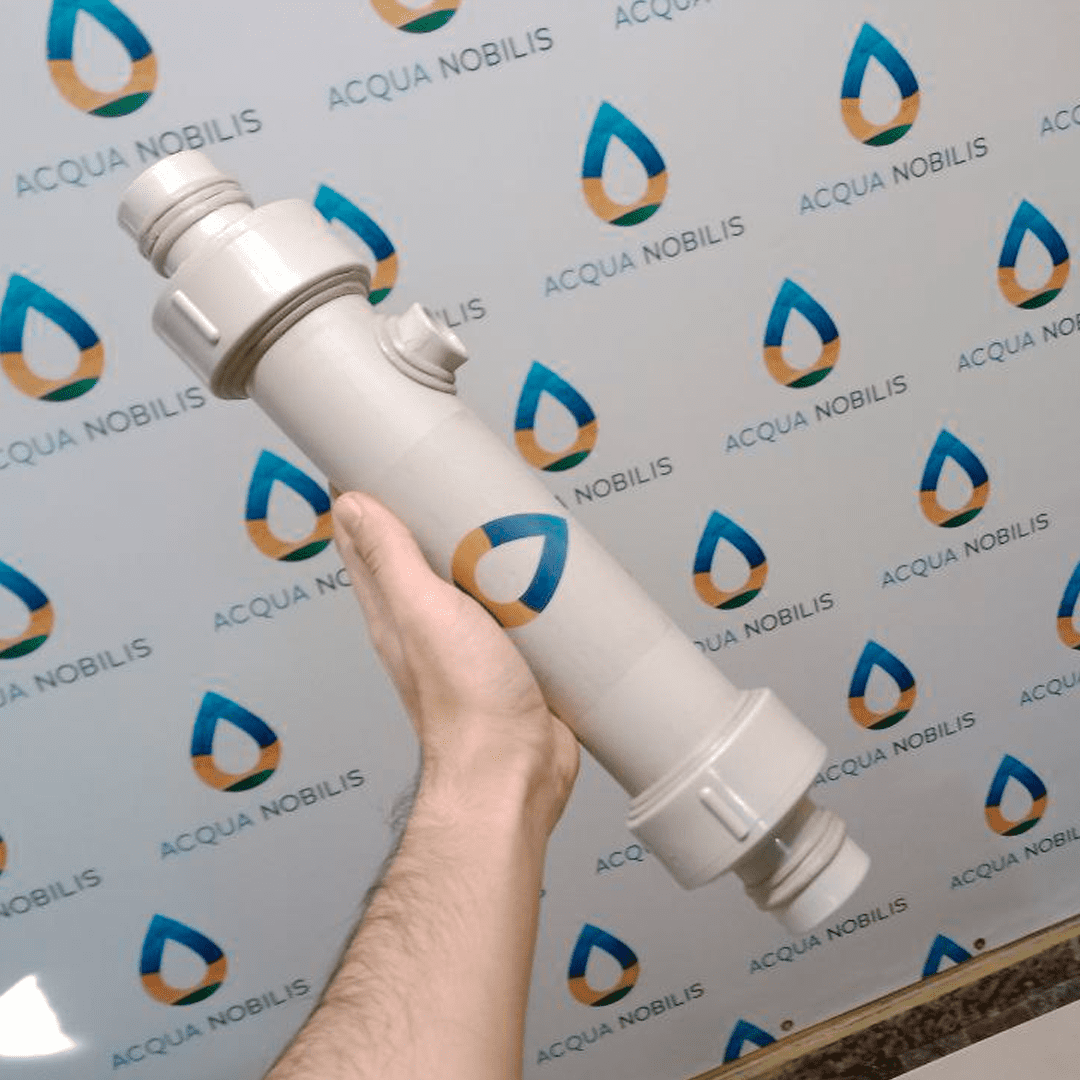

O misturador estático é instalado diretamente na tubulação, por meio de conexões roscadas ou flangeadas, de acordo com o modelo selecionado. A instalação requer apenas o corte da linha de fluxo no ponto desejado e o encaixe do equipamento. O ponto de entrada para dosagem do fluido secundário também possui conexão roscada padrão, facilitando a adaptação ao sistema existente.

Essa simplicidade no encaixe e na montagem torna o misturador ideal para sistemas compactos e ambientes com restrição de espaço.

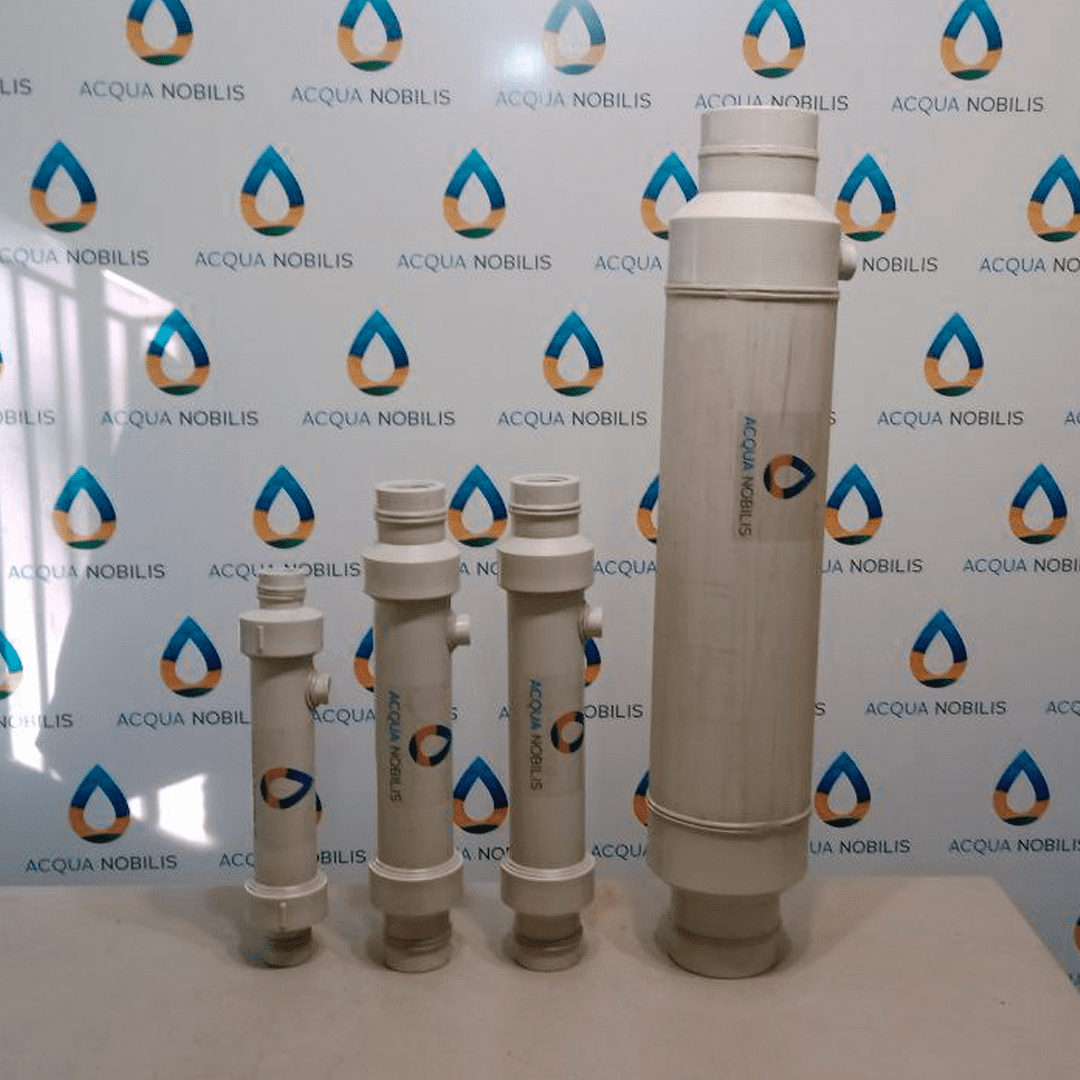

Modelos Padrão e Vazões

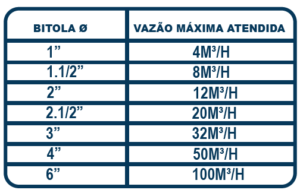

A Acqua Nobilis oferece os seguintes modelos padrão de misturadores estáticos, com suas respectivas capacidades de vazão máxima:

Outros tamanhos e configurações especiais podem ser projetados sob consulta, conforme as necessidades específicas do cliente e o tipo de fluido a ser manipulado.
