Unidade de douração

A unidade de douração é um sistema industrial destinado à aplicação controlada de uma camada de ouro sobre superfícies metálicas por meio de processo eletrolítico. Esse tratamento superficial pode melhorar características como resistência à oxidação, estabilidade de contato elétrico, acabamento superficial e proteção do substrato. Além disso, a douração pode atender tanto aplicações técnicas quanto processos que exigem acabamento metálico de alto padrão.

O processo exige preparação adequada da superfície antes da deposição do ouro. Por isso, a unidade de douração pode reunir diferentes etapas de limpeza, lavagem, ativação, deposição eletrolítica e acabamento. A configuração varia conforme o material da peça, a geometria do componente, a espessura desejada do revestimento, a produtividade e as características do banho utilizado.

A Acqua Nobilis desenvolve unidades de douração conforme as condições de cada processo industrial. Quando existe compatibilidade química e térmica com as soluções utilizadas, os tanques e componentes estruturais podem ser fabricados em polipropileno. Esse material oferece elevada resistência química, resistência à corrosão e longa vida útil em ambientes industriais que utilizam produtos químicos em processos de tratamento superficial.

Quando tecnicamente aplicável, a Acqua Nobilis também pode utilizar PP cinza com aditivo UV. No entanto, a definição final do material considera sempre a composição dos banhos, as temperaturas de trabalho, o regime operacional e as necessidades estruturais do equipamento.

Princípio de Funcionamento

A unidade de douração funciona por meio de uma sequência controlada de preparação superficial e deposição eletrolítica. Primeiramente, o processo precisa garantir que a superfície metálica esteja limpa e em condições adequadas para receber o revestimento.

Óleos, graxas, partículas, óxidos e resíduos provenientes de etapas anteriores podem prejudicar a aderência e a uniformidade da camada de ouro. Por esse motivo, a unidade pode incorporar etapas de desengraxe, lavagem, decapagem e ativação, conforme as características do substrato e do processo utilizado.

Entre as diferentes etapas químicas, os tanques de enxágue ajudam a reduzir o arraste de soluções de um banho para outro. Dessa forma, o processo preserva melhor as características dos banhos seguintes e reduz a contaminação cruzada.

Depois da preparação, as peças seguem para o tanque de douração. Nesse estágio, o sistema elétrico fornece corrente contínua ao processo eletroquímico, permitindo a deposição dos componentes metálicos presentes no banho sobre a superfície da peça.

O desempenho dessa etapa depende do controle adequado das condições operacionais. Temperatura, concentração do banho, densidade de corrente, tempo de permanência, área superficial das peças e qualidade dos contatos elétricos estão entre os fatores que podem influenciar o resultado.

Após a deposição, as peças passam por novas etapas de lavagem. Além disso, o processo pode incorporar tratamentos complementares quando as especificações do produto final exigirem características adicionais de acabamento.

Aplicações

A unidade de douração pode atender diferentes processos industriais que exigem revestimento superficial em ouro.

Uma aplicação importante ocorre na fabricação de componentes elétricos e eletrônicos. Nessas situações, a douração pode proporcionar boa estabilidade de contato e elevada resistência à oxidação superficial, características relevantes para componentes que precisam manter desempenho elétrico ao longo do tempo.

O processo também pode atender conectores, terminais, contatos elétricos, componentes técnicos, peças de precisão e elementos utilizados em sistemas eletrônicos.

Além disso, a douração pode ser aplicada em componentes metálicos que exigem acabamento visual diferenciado. Nesse caso, o processo precisa controlar de maneira adequada as condições do banho e da superfície para obter aparência uniforme.

A unidade pode atender diferentes capacidades produtivas. Portanto, o projeto considera quantidade de peças, dimensões dos componentes, área superficial total, tempo de processamento e sequência necessária de tratamentos.

Etapas da Unidade de Douração

A configuração da unidade de douração depende do processo adotado. Entretanto, a operação normalmente começa com a preparação da superfície.

O desengraxe remove óleos, graxas e outros contaminantes presentes nas peças. Em seguida, uma etapa de lavagem reduz o transporte desses resíduos para os demais tanques.

Quando necessário, o processo pode incluir uma etapa de decapagem ou preparação química específica. Essa operação remove determinadas oxidações e melhora as condições da superfície antes das etapas seguintes.

Posteriormente, a ativação prepara o substrato para receber o revestimento metálico. Depois dessa etapa, uma nova lavagem pode controlar o arraste de solução.

Na sequência, a peça entra no tanque de douração. Nesse ponto ocorre a deposição eletrolítica do ouro sobre a superfície metálica. O processo controla tempo, corrente e demais parâmetros conforme as características do banho e do revestimento especificado.

Após a douração, uma ou mais etapas de enxágue removem resíduos presentes na superfície da peça.

A Acqua Nobilis define a quantidade de tanques e a disposição das etapas conforme as necessidades reais do processo, sem limitar o projeto a uma configuração única.

Características Construtivas

A Acqua Nobilis pode fabricar os tanques da unidade de douração em polipropileno quando o material apresenta compatibilidade com as soluções químicas e temperaturas utilizadas.

Durante o desenvolvimento do equipamento, o dimensionamento considera volume dos banhos, densidade das soluções, dimensões dos tanques e esforços estruturais. Dessa maneira, o projeto define espessuras, reforços e características construtivas compatíveis com a operação.

O polipropileno apresenta elevada resistência química e não sofre os mesmos mecanismos de corrosão encontrados em muitos materiais metálicos quando entram em contato com determinados produtos químicos. Por isso, seu uso é frequente em equipamentos destinados a processos galvânicos.

Os tanques podem receber conexões hidráulicas, drenos, extravasores, pontos de entrada e saída e sistemas de circulação, conforme a necessidade da aplicação.

Além disso, a unidade pode integrar bombas, tubulações, suportes, barramentos elétricos, retificadores, instrumentação e componentes auxiliares.

Quando o banho exige controle específico de temperatura, o projeto também pode prever sistemas adequados para essa função. A definição depende sempre das condições requeridas pelo processo utilizado.

Sistema Elétrico

O sistema elétrico exerce função fundamental na douração eletrolítica. Por isso, a unidade pode incorporar retificador, barramentos e elementos de contato dimensionados para as características das peças e da produção.

O retificador fornece corrente contínua ao processo. A capacidade necessária depende da área superficial tratada, da quantidade de peças processadas simultaneamente e dos parâmetros definidos para a deposição.

Os barramentos conduzem a corrente até os suportes ou dispositivos utilizados para posicionar as peças durante o tratamento.

Além disso, a qualidade dos contatos elétricos influencia diretamente a estabilidade da deposição. Por esse motivo, o sistema deve proporcionar contato adequado e distribuição compatível com a geometria dos componentes processados.

O controle elétrico contribui para melhorar a repetibilidade entre os ciclos e para manter as condições definidas para o revestimento.

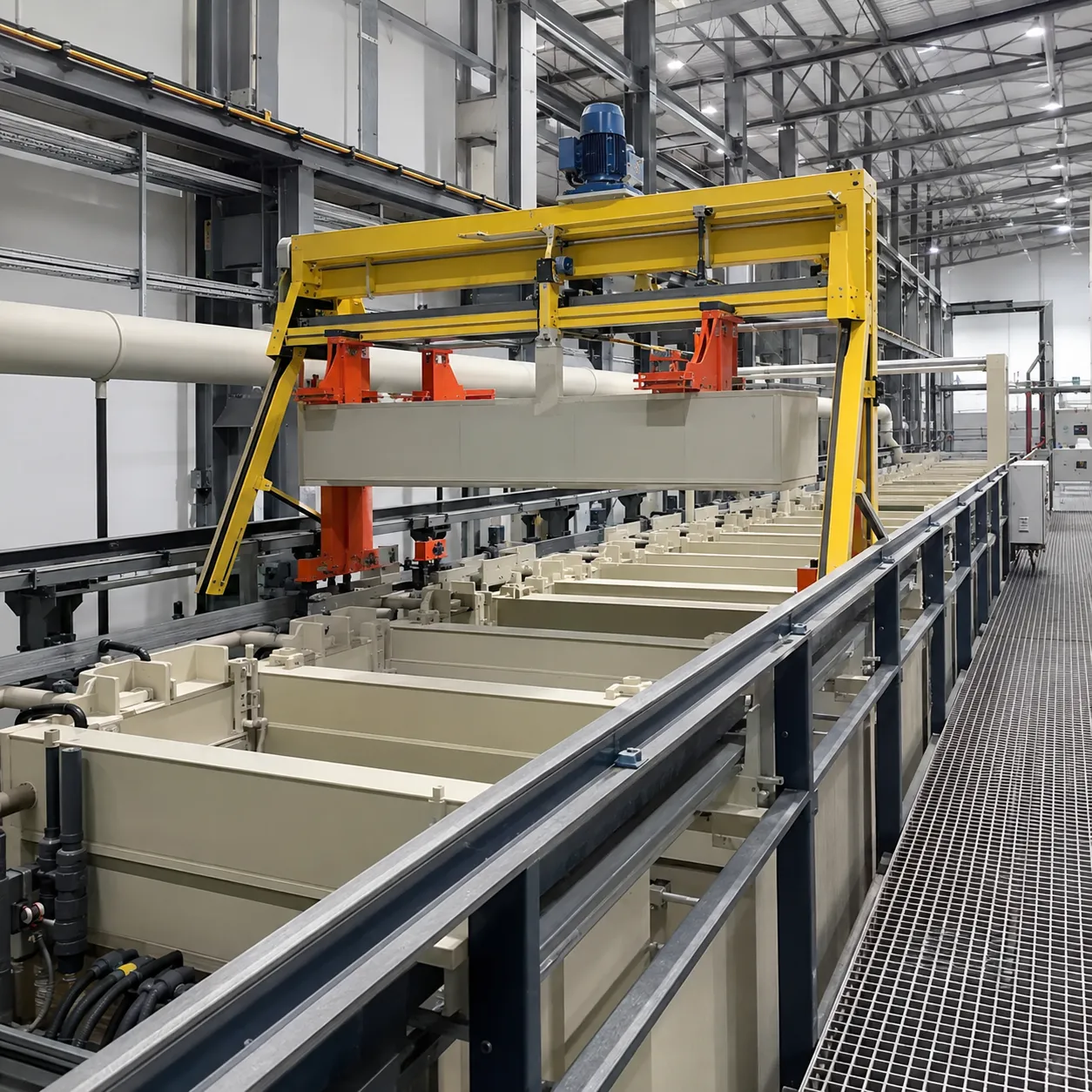

Movimentação das Peças

A unidade de douração pode operar com movimentação manual, mecanizada ou automatizada.

Em sistemas manuais, o operador realiza a transferência das peças entre os diferentes tanques. Essa configuração pode atender operações de menor escala ou processos que trabalham com diferentes tipos de componentes.

Já os sistemas mecanizados auxiliam no transporte e no posicionamento das cargas, reduzindo a necessidade de movimentação manual.

Por outro lado, unidades automatizadas podem controlar tempos e sequências de transferência com maior repetibilidade. Esse recurso se torna especialmente importante quando o processo exige ciclos rigorosamente definidos.

A seleção do sistema de movimentação considera peso, dimensões, quantidade e geometria das peças, além da produtividade desejada.

Controle do Processo

A estabilidade dos parâmetros operacionais influencia diretamente o desempenho da unidade de douração.

Por isso, temperatura, condição química dos banhos, tempo de processo e parâmetros elétricos precisam permanecer dentro das condições especificadas para a aplicação.

Além disso, o controle das lavagens entre as etapas ajuda a reduzir a contaminação dos banhos. Como consequência, o sistema mantém uma sequência mais organizada e reduz o transporte de resíduos químicos.

Quando necessário, a unidade pode incorporar instrumentos destinados ao acompanhamento das variáveis operacionais. A escolha desses instrumentos depende do processo e do nível de automação definido para o projeto.

O acompanhamento adequado também ajuda a identificar alterações no processo antes que elas interfiram na qualidade final das peças.

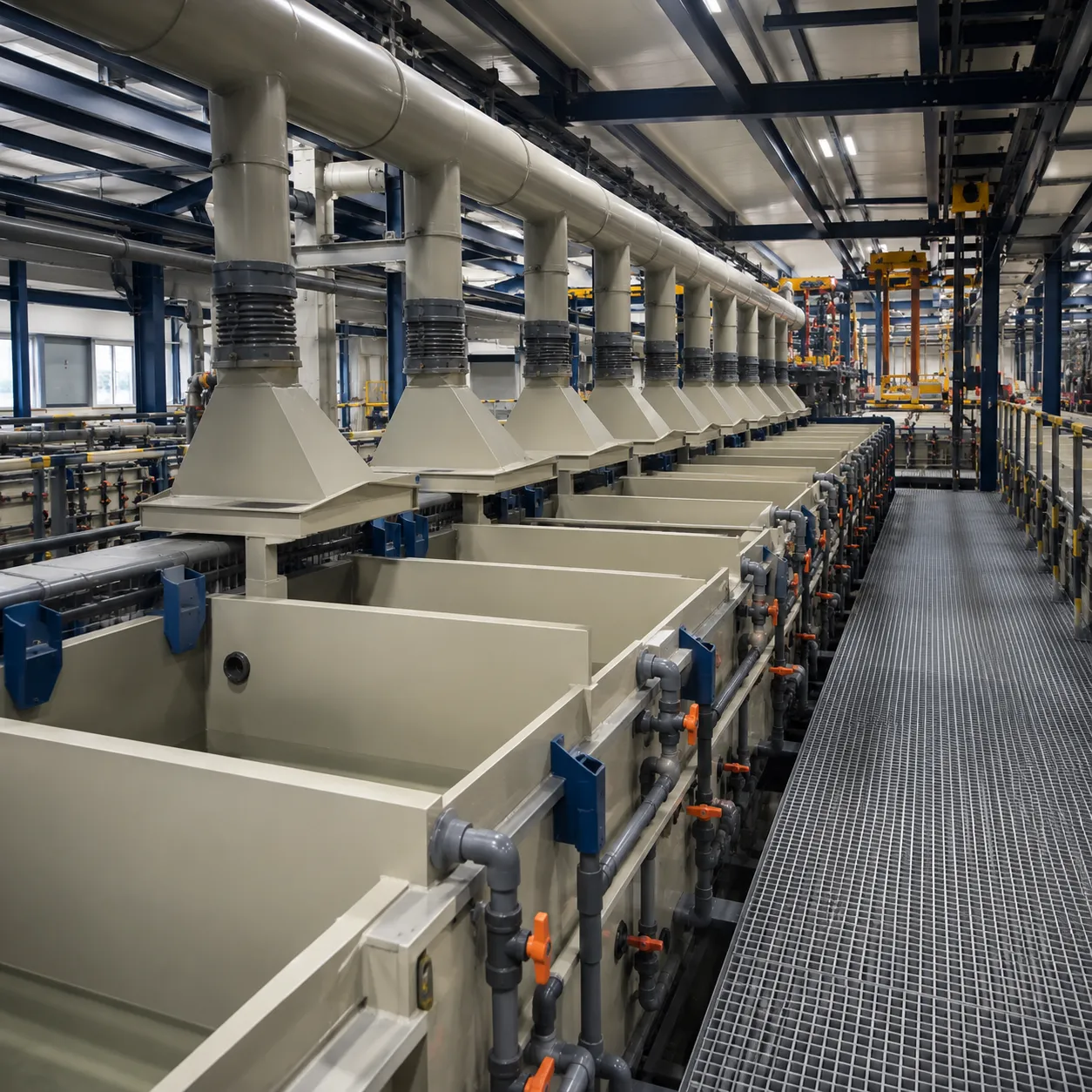

Exaustão e Tratamento de Gases

Determinadas etapas utilizadas na preparação superficial ou nos processos galvânicos podem gerar vapores ou névoas químicas. Nessas situações, a unidade de douração pode integrar sistemas de captação e exaustão.

A captação próxima aos tanques ajuda a controlar a dispersão das emissões dentro da área produtiva. Posteriormente, os dutos podem conduzir a corrente gasosa até um sistema de tratamento compatível com os contaminantes presentes.

Essa integração permite desenvolver uma instalação mais organizada e adequada às características químicas de cada etapa.

Além disso, o controle das emissões contribui para reduzir a exposição de componentes, estruturas e equipamentos próximos a atmosferas químicas potencialmente agressivas.

Vantagens

Uma das principais vantagens da unidade de douração está na possibilidade de integrar diferentes etapas do tratamento superficial em um único conjunto industrial.

Essa organização facilita a sequência entre preparação, lavagem, deposição e acabamento. Ao mesmo tempo, permite planejar corretamente a movimentação das peças e os sistemas auxiliares.

Quando o polipropileno apresenta compatibilidade com o processo, os tanques oferecem elevada resistência química e excelente comportamento contra corrosão.

Outra vantagem está na flexibilidade do projeto. A Acqua Nobilis pode desenvolver a unidade conforme a quantidade de tanques, dimensões das peças, produtividade, sequência de tratamentos e nível de automação necessário.

Além disso, o sistema pode incorporar controle elétrico, bombas, tubulações, instrumentação e equipamentos destinados à exaustão conforme os requisitos da instalação.

Instalação e Manutenção

A instalação da unidade de douração deve considerar o espaço disponível, a disposição dos tanques e a sequência operacional.

Também é necessário planejar a circulação dos operadores, a movimentação das peças, a alimentação elétrica, o abastecimento de água, a drenagem e as redes hidráulicas necessárias ao processo.

Quando houver geração de vapores ou névoas, o projeto deve considerar também a integração dos pontos de captação com o sistema de exaustão.

A manutenção preventiva deve incluir inspeções periódicas dos tanques, soldas, reforços estruturais, conexões, tubulações, bombas e demais componentes.

Além disso, os barramentos, contatos elétricos e retificadores precisam permanecer em boas condições para garantir estabilidade durante a deposição.

A limpeza periódica também possui grande importância. Esse cuidado ajuda a evitar incrustações, contaminações e obstruções que possam prejudicar a operação.

Desempenho Operacional

O desempenho da unidade de douração depende da integração entre preparação superficial, qualidade dos banhos, controle elétrico e movimentação das peças.

Uma preparação inadequada pode comprometer a aderência e a uniformidade do revestimento. Da mesma maneira, alterações nos parâmetros elétricos ou químicos podem interferir nas características da camada depositada.

Por isso, cada etapa precisa operar dentro das condições estabelecidas para o processo.

A Acqua Nobilis desenvolve cada unidade de douração conforme as características das peças, capacidade necessária, processo químico adotado e nível de controle exigido pela instalação.

Quando tecnicamente compatíveis, os tanques em polipropileno proporcionam elevada resistência química, resistência à corrosão e longa vida útil. Dessa forma, a unidade de douração oferece uma solução industrial configurável para processos que exigem deposição controlada de ouro sobre componentes metálicos.
